Unpicior de înclinare solar reglabilmodifică înclinarea modulului fără a reconstrui structura principală a șinei, permițând setarea unei rețele fotovoltaice cu acoperiș plat-pentru unghiurile solare specifice-proiectului sau sezonier. Un sistem obișnuit folosește picioarele din față și din spate AL6005-T5, elemente de fixare SUS304 și puncte de reglare cu fante sau cu mai multe-găuri, în timp ce ridicarea vântului, distanța dintre rânduri și încărcarea pe acoperiș-nu numai randamentul energetic stabilesc intervalul de înclinare admisibil.
Rafturi solare pentru acoperiș plat, fixe și ajustabile, la unghiuri de înclinare de 10 grade -45 de grade
Un sistem de-înclinare fixă blochează matricea la un unghi de proiectare pentru perioada de serviciu. Un sistem reglabil permite ca geometria suportului din spate să se modifice într-un interval mecanic definit, de obicei10 grade -30 grade sau 10 grade -45 grade în funcție de lungimea piciorului, geometria șinei și dimensiunile modulului.
Decizia inginerească nu este doar dacă un unghi mai abrupt captează mai multă iradiere. Schimbarea înclinării modifică, de asemenea, zona de vânt proiectată, ridicarea aerodinamică, umbrirea inter-rânduri, cererea de balast, forțele picioarelor din față/spate și spațiul de întreținere.
Comparație de montaj solar cu unghi fix și sezonier
| Factorul de proiectare | Structură de înclinare fixă | Structură de înclinare reglabilă |
|---|---|---|
| Strategie tipică de înclinare | Un singur unghi de proiectare | Mai multe unghiuri aprobate |
| Hardware de reglare | Nu este necesar | Picior din spate cu fante sau cu mai multe-găuri |
| Ajustare sezonieră | Nu | Posibil în intervalul de proiectare |
| Etape de instalare | Mai jos | Puțin mai sus |
| Expunerea la vant | Fixat prin unghiul de proiectare | Se modifică cu unghiul selectat |
| Umbrirea rândurilor | Fix | Trebuie verificat la fiecare unghi |
| Cerere de balast/fixare | Un caz structural | Mai multe cazuri de înclinare pot necesita verificare |
| Inspecție mecanică | Verificări standard ale elementelor de fixare | Îmbinările de reglare necesită, de asemenea, inspecție |
| Aplicația principală | Matrice mari-dispozitive fixe | Proiecte care necesită flexibilitate unghiulară |
Câștigul de energie din ajustarea sezonieră estespecific-site-ului. Latitudinea, iradierea difuză, orientarea acoperișului, umbrirea, tehnologia modulelor și programul de reglare toate influențează rezultatul. Nu trebuie cotat un câștig procentual înainte de a rula o simulare energetică specifică-proiectului.

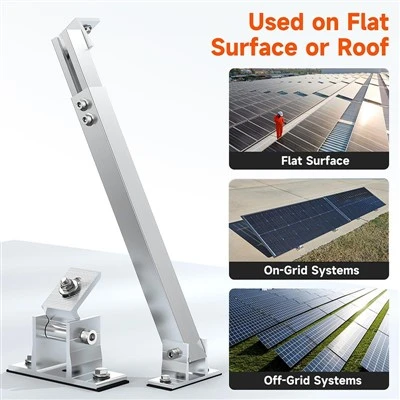

Cum un picior din spate reglabil AL6005-T5 modifică înclinarea modulului
Piciorul din spate este principalul element de reglare în asuport reglabil pentru acoperiș plat. În loc să taie un nou suport pentru fiecare înclinare, ansamblul din spate își schimbă înălțimea efectivă prin secțiuni telescopice, reglare cu fante sau o serie definită de găuri de fixare.
Piciorul din față acționează ca punct de pivot/sprijin inferior. Piciorul din spate stabilește diferența de cotă necesară pentru a seta planul modulului.
O cale tipică de încărcare este:
Modul PV → Clemă de la mijloc/capăt → Sină AL6005-T5 → Picior înclinat față/spate → Fixare sau balast pentru acoperiș → Structura acoperișului
Îmbinarea de reglare trebuie să reziste la aceleași acțiuni structurale considerate pentru restul sistemului de montare. Nu poate fi tratată doar ca o caracteristică de poziționare.
Geometrie de ajustare-piciorului din spate pentru sisteme de 10 grade –45 de grade
Înălțimea necesară-piciorului din spate crește pe măsură ce crește înclinarea modulului. Pentru o geometrie simplificată, diferența de cotă verticală este legată de lungimea modulului susținut și de înclinația selectată.
Dimensiunile efective de producție trebuie să țină cont și de înălțimea-piciorului din față, geometria balamalei, poziția șinei, conexiune modul și decalajele conexiunii.
| Element de ajustare | Intrare tipică de inginerie | Verificarea producției |
| Interval de înclinare | 10 grade –30 grade / 10 grade –45 grade | Confirmați geometria piciorului aprobată |
| Picior din spate | AL6005-T5 | Grosimea profilului și a peretelui |
| Picior din față | AL6005-T5 | Dimensiuni pivot și conexiune |
| Suprafaţă | Anodizat Mai mare sau egal cu 10 μm acolo unde este specificat | Verificarea grosimii peliculei |
| Elemente de fixare | SUS304 | Diametrul, gradul și potrivirea |
| Metoda de ajustare | Slot / găuri multiple / telescopic | Poziția găurii și spațiul de blocare |
| Lungimea modulului | Specific-proiectului | Controalele necesare înălțimii |
| Poziția șinei | Desen de inginerie | Controlează transferul de sarcină |
| Design eolian | Până la 60 m/s acolo unde este proiectat | Verificați fiecare carcasă de înclinare aprobată |
| Design de zăpadă | de ex.. 1.4 kN/m² carcasă de proiectare | Verificați compresia șinei și picioarelor |
O eroare comună de achiziție este specificarea doar „10 grade –45 grade reglabile” fără a furniza dimensiunile modulului. Aceeași extensie-piciorului din spate nu produce același unghi pentru fiecare lungime de modul și geometrie de montare.
Cârlig:Trimiteți dimensiunile modulului și unghiurile țintă înainte de a selecta lungimile picioarelor din față și din spate.
Montare solară cu unghi sezonier în funcție de latitudine și altitudine solară
Latitudinea este o intrare importantă pentru selectarea înclinării, dar latitudinea singură nu determină unghiul structural final.
O strategie de ajustare sezonieră poate utiliza o înclinație mai mică în perioadele de înălțime solară mare și o înclinație mai abruptă atunci când soarele rămâne mai jos pe cer. Beneficiul energetic real ar trebui verificat cu date locale de iradiere și un model energetic.
Pentru achizițiile structurale, aspectul mai important este căfiecare poziție de reglare permisă devine o posibilă condiție structurală de funcționare.
Intrări de latitudine, umbrire și rând{0}}pitch pentru optimizarea unghiului
| Variabila de proiect | Efectul creșterii înclinării | Răspuns ingineresc |
| Cota solară | Poate îmbunătăți incidența în timpul-perioadelor cu soare mai scăzut | Rulați modelul energetic al locației |
| Latitudinea proiectului | Influențează unghiurile sezoniere utile | Definiți pozițiile de ajustare aprobate |
| Înălțimea modulului | Ridică marginea din spate la unghiuri mai abrupte | Verificați expunerea la vânt |
| Spațierea rândurilor | Poate fi necesară o distanță mai mare | Rulați analiza umbririi |
| Ridicarea vântului | Adesea devine mai solicitant | Recalculați forțele de atașare/balast |
| Distanța la marginea acoperișului | Zonele marginale pot avea o presiune mai mare | Examinați zonarea matricei |
| Masa de balast | Poate crește | Verificați capacitatea de încărcare-a acoperișului |
| Drenaj | Amprenta modulului și suportă schimbarea | Mențineți căile de drenaj pe acoperiș |
| Culoar de întreținere | Clearance-ul se poate schimba | Verificați accesul la înclinare maximă |
Prin urmare, inginerul energetic și inginerul structural ar trebui să utilizeze aceleași poziții de înclinare aprobate. Un unghi care pare favorabil în modelul de randament nu trebuie introdus pe șantier dacă sistemul de montare a fost verificat structural doar la o altă înclinare.
Vânt de 60 m/s și zăpadă de 1,4 kN/m² verificări la înclinare maximă
Unghiul maxim de ajustare este adesea cazul structural de control pentru o matrice expusă de acoperiș plat-, deoarece înclinarea crescută modifică suprafața prezentată vântului.
Cu toate acestea, unghiul maxim nu ar trebui să fie considerat în mod automat pentru a guverna fiecare componentă a forței. Direcția vântului, coeficienții de presiune, zonele acoperișului, spațiul liber al modulului, înălțimea clădirii și geometria matricei pot crea diferite cazuri critice.
Pentru sistemele proiectate folosindAS/NZS 1170.2 acolo unde este cazul, inginerul ar trebui să evalueze acțiunile relevante ale vântului la fiecare unghi de operare aprobat.
Verificări structurale pentru picioarele din față și din spate reglabile
Următoarele elemente trebuie verificate înainte de aprobarea intervalului de reglare:
Carcasa de proiectare a vântului de 60 m/s:verificați cererea de ridicare, alunecare și conectare acolo unde se aplică viteza vântului din acest proiect.
Carcasă de proiectare zăpadă de 1,4 kN/m²:verificați îndoirea șinei, compresia picioarelor și încărcarea pe acoperiș acolo unde se aplică această presiune a zăpezii.
Profilul piciorului AL6005-T5:verificați proprietățile secțiunii față de forțele axiale și de încovoiere.
Elemente de fixare SUS304:confirmați diametrul șurubului, rezistența la cuplare și la conectare.
Orificii de reglare:verificați distanțele lagărelor și marginilor în jurul găurilor încărcate.
Sistem balast:verificați alunecarea, răsturnarea și sarcina de acoperiș admisibilă.
Sistem fixat mecanic:verificați extragerea-ancorei și capacitatea substratului.
AS/NZS 1170.2:utilizați acolo unde este cerut de jurisdicția proiectului și de baza de proiectare structurală.
Nici60 m/snici1,4 kN/m²ar trebui prezentat ca o evaluare universală a produsului. Capacitatea se modifică în funcție de unghiul de înclinare, dimensiunile modulelor, distanța dintre picioare, deschiderea șinei, zona acoperișului, aranjarea balastului și metoda de fixare.
Sisteme reglabile cu balastare vs. fixate mecanic sub controlul producției ISO 9001
Picioarele reglabile pot fi integrate fie în structuri de acoperiș plat-balastate, fie fixate mecanic. Mecanismul piciorului poate fi similar, dar calea de transfer-încărcăturii la nivelul acoperișului este diferită.
| Articol | Sistem reglabil cu balast | Sistem reglabil fixat mecanic |
| Pătrunderea acoperișului | În mod normal evitat | Necesar la punctele de fixare structurală |
| Rezistență la ridicare | Masa de balast și geometria sistemului | Ancore mecanice |
| Rezistenta la alunecare | Dispunerea frecare + balast | Rezistența la forfecare a ancora |
| Încărcare moartă pe acoperiș | Superior | În general mai scăzut |
| Interfață de hidroizolație | Tampoane de protecție folosite des | Este necesară etanșarea prin penetrare |
| Verificare structurală | Capacitate acoperiș + stabilitate balast | Capacitate ancora + substrat |
| Creșterea înclinării | Poate crește cererea de balast | Poate crește forțele de ancorare |
Pentru acoperișurile cu membrană, interfața dintre baza de montare și stratul impermeabil ar trebui, de asemenea, revizuită pentru compatibilitatea materialului, presiunea punctului și drenajul. Un aspect ne-penetrant nu înlătură necesitatea verificării structurii acoperișului de sub acesta.
Sub oProces de fabricație controlat de ISO 9001, producția de picioare reglabile ar trebui să includă verificări ale dimensiunilor profilului, inspecția-poziției găurilor, verificarea-degajării piesei de îmbinare și testarea asamblarii. Pentru comenzile repetate de proiect, consistența găurii este deosebit de importantă, deoarece micile schimbări dimensionale pot modifica intervalul de ajustare disponibil.
Schimbări mai rapide de unghi fără tăiere sau sudare pe acoperiș
Valoarea practică a amontaj solar unghi sezoniersistemul se pierde dacă fiecare reglare necesită găurire, tăiere sau fabricare nouă.
Un kit de picior din față/spate potrivit corespunzător le permite instalatorilor să repoziționeze conexiunea din spate în locații predefinite, să blocheze elementele de fixare și să repete aceeași geometrie în întreaga matrice.
Pentru proiectele comerciale, procedura de ajustare ar trebui să specifice pozițiile unghiului aprobate și secvența de strângere. Instalatorii nu ar trebui să creeze găuri suplimentare sau să extindă fantele de reglare la fața locului, deoarece acest lucru modifică geometria conexiunii proiectată.
Șinele pre-tăiate AL6005-T5, picioarele din față/spate potrivite, feronerie SUS304, clemele de mijloc și clemele de capăt pot fi ambalate ca un singur sistem, conform listei de materiale aprobate. Acest lucru reduce nepotrivirea componentelor în timpul instalării și achizițiilor repetate.
Selectarea picioarelor de înclinare solară reglabilă din datele proiectului
Un suport reglabil nu trebuie comandat numai din unghiul de înclinare. Înainte de producție, furnizorul de montaj ar trebui să primească dimensiunile modulului, orientarea modulului, intervalul de unghi necesar, tipul acoperișului, dimensiunile acoperișului, aspectul matricei, locația proiectului, înălțimea clădirii, viteza vântului, sarcina de zăpadă și metoda preferată de fixare.
Aceste intrări determină geometria-piciorului din față, intervalul de extensie-spate, secțiunea șinei, distanța dintre conexiuni, specificațiile elementelor de fixare și aranjamentul de fixare a balastului sau a acoperișului-.
Pentru producția OEM, pozițiile găurilor, lungimile picioarelor, profilele de extrudare și ambalajul pot fi produse pe baza desenelor aprobate. Ansamblurile selectate trebuie montate de probă-înainte de expedierea lotului pentru a confirma că pozițiile de ajustare specificate pot fi atinse fără modificarea pe teren.
Concluzie: Optimizați înclinarea în interiorul anvelopei de proiectare structurală
Unpicior de înclinare solar reglabiloferă un acoperiș plat-matricei fotovoltaice cu unghi controlat de flexibilitate fără a înlocui structura șină primară. Beneficiul de inginerie vine din definirea unor poziții utile de reglare, păstrând în același timp ridicarea vântului, încărcarea pe zăpadă, umbrirea rândurilor, cererea de balast și forțele de conectare în interiorul anvelopei de proiectare aprobate.
Pentru ajustarea sezonieră, modelarea energetică ar trebui să determine dacă unghiurile multiple oferă un beneficiu semnificativ de randament la locația proiectului. Calculele structurale trebuie apoi să verifice fiecare poziție de operare, în special setările mai mari de înclinare care pot crește expunerea la vânt.
Picioarele din față și din spate AL6005-T5, anodizare mai mare sau egală cu 10 μm acolo unde este specificat, elementele de fixare SUS304 și geometria de reglare controlată din fabrică oferă o platformă mecanică repetabilă. Dimensiunile finale ale piciorului și unghiurile permise trebuie întotdeauna selectate din datele reale ale modulelor și ale proiectului, mai degrabă decât dintr-un interval nominal de înclinare.
Întrebări frecvente - Interval de înclinare reglabil, încărcături de vânt și achiziții OEM
Picioarele reglabile cu înclinare solară pot fi schimbate sezonier fără a îndepărta modulele?
Da, atunci când sistemul este proiectat pentru reglare pe teren și procedura aprobată permite acest lucru. Instalatorii repoziționează conexiunea-piciorului din spate la găuri sau puncte de prelungire predefinite. Matricea trebuie să fie asigurată în timpul ajustării, iar toate elementele de fixare de blocare trebuie strânse după cerința de instalare specificată.
Poate fi proiectat un suport reglabil de 10 grade –45 de grade pentru un loc de vânt de 60 m/s?
Da, dar 60 m/s nu este o evaluare automată pentru fiecare sistem de 10 grade –45 de grade. Dimensiunile modulului, înălțimea clădirii, zonele acoperișului, deschiderea șinei, distanța dintre picioare, balast sau ancore și fiecare poziție de înclinare aprobată trebuie verificate în raport cu standardul de proiectare al vântului aplicabil.
Ce informații sunt necesare pentru a comanda picioare solare reglabile personalizate față și spate?
Furnizați dimensiunile modulului, orientarea, intervalul de înclinare țintă, tipul acoperișului, aspectul matricei, înălțimea clădirii, locația proiectului, viteza vântului, încărcarea zăpezii și metoda de fixare. Aceste intrări permit producătorului să definească lungimile picioarelor, găurile de reglare, secțiunile șinei, elementele de fixare și BOM-ul specific-proiectului înainte de producție.
